论模架的设计

发布日期:2020-02-14 作者:小花 点击:

1. 选择浇注系统类型(注明原因),完成型腔布局(绘制图形)

非标塑料模架选用普通浇注 系统,因为 ABS 塑件大批量生产, 价格便宜,模具结构简单, 普通浇注系统跟热流道浇注系统而言, 生产过程中,浇注系统内的塑料不需要始终处于熔融状态,并且热流道浇注系统造价成本高,模具结构相对复杂,普通浇注系统更加适合,节约成本。

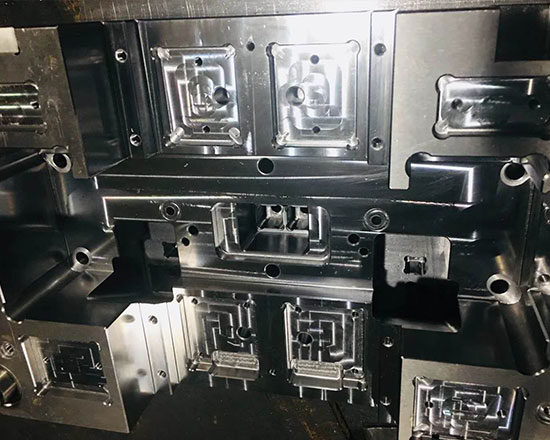

论模架的设计

2. 绘制模架成型零件结构示意图

3. 确定模架组合形式( 36 种模架选择其一),并注明原因。

此 ABS 塑件为薄壳类塑件,一模两腔,采用侧浇口,因此可以选用直浇口基本型模架( 单分型面模架 ) ,采用馕件型腔,台肩固定,因此馕件型芯底部需要支承板,查表 3-22 基本型模架的组成,可知直浇口基本型 A 型模架可以满足要求。

A 模架具有以下结构特征:定模和动模均采用两块模板,有支承板,推杆推出。可适用于侧浇口类型。

所以选用直浇口 A 型模架,侧浇口模具。

4. 确定内模馕块尺寸(写出推算过程)

该塑件一模两腔左右分布, 其塑件尺寸为 100mm, 一般 A 、 B 取 25mm, 当两产品之间通过流道时 C 值取 20~40mm 。根据书上 P155 页,可知 型腔在分型面上长度 l 为 2 个塑件尺寸加上 C 为 230mm (按一模两腔所占区域)。根据经验:当塑件尺寸小于 100~150 mm 时,内模馕块侧壁厚取 25 mm 左右。则内模馕块长度为 2 个塑件尺寸加上 2B+C 为 280mm ,内模馕块宽度为 1 个塑件尺寸加上 2A 为 150mm 。

5. 查表 3-25 简略计算确定冲压非标模架主参数并表示其规格(写出推算过程)

塑件在分型面的投影面约 2 × 50 × 50 × 3.14=15700 , 查表 3-25 ,模板的壁厚 A= 55~65 mm 。结合模仁长、宽值可确定模具长度可取 390~410 mm ,模具宽度可取 260~280 mm 。查 GB/T   12556-2006 标准模板的尺寸,将计算 出的数据向标准尺寸“靠拢”修整。初步确定模板周界尺寸为 270mm × 400mm 。

同样,根据塑件在分型面的投影面约 15700 ,查表 3-25 ,型腔底板厚度 B=36~42mm 。塑件高度为 60mm ,则定模板应在 96~102mm 。

根据已确定下来的模具周边尺寸,配合模板所需要厚度查 GB/T 12555-2006 标准模板规格:定模板、动模板、垫块厚度分别取 120mm 、 100mm 、 90mm ,所以所选保证模架规格为:

模架 A-2740-120 × 100 × 90  GB/T 12555-2006 。

6. 如果选用   模架 DB3040-100 × 70 × 70-200 GB/T 12555-2006 标准模架,查表 3-24 标注模架各个尺寸
